Product Specification

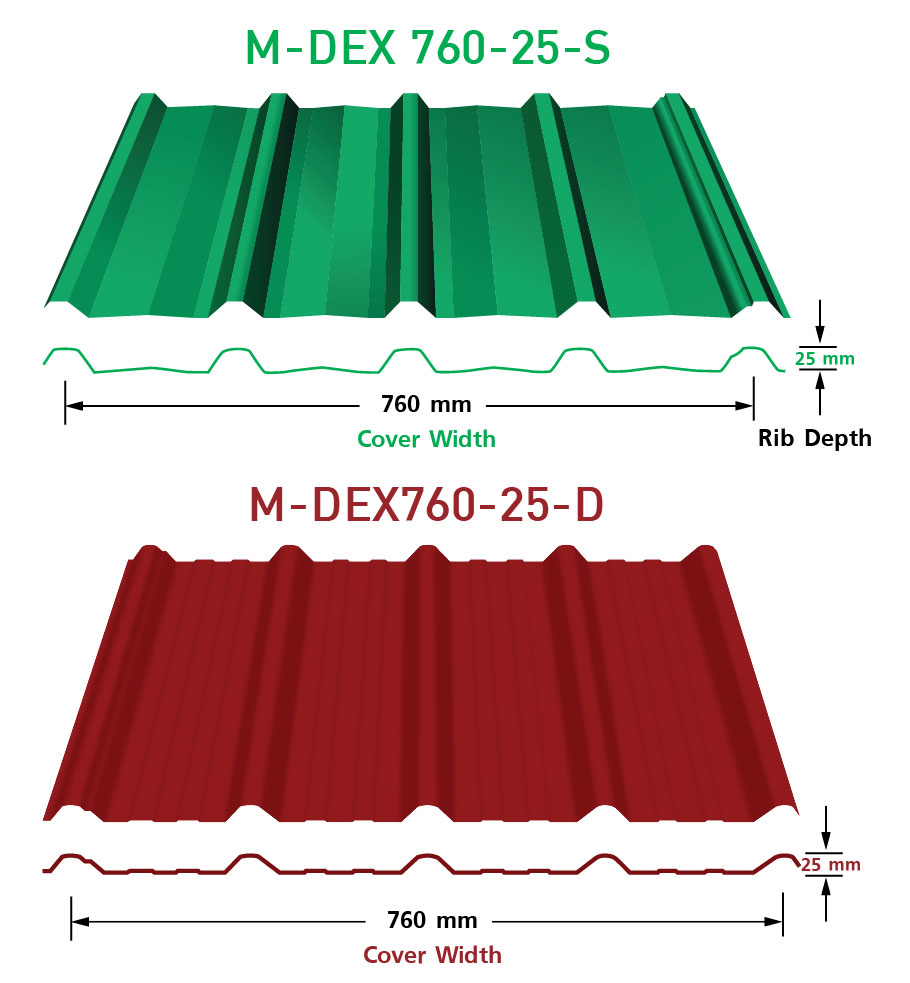

ความกว้างใช้งาน 760 mm.
ความสูงลอน 25 mm.
ความลาดเอียงต่ำสุด 5 องศา(1/12)
รัศมีดัดโค้งต่ำสุด 450 mm.
รัศมีดัดโค้งตามธรรมชาติต่ำสุด 30,000 mm.
ความยาวขนส่งได้สูงสุด 25,000 mm.
ความยาวผลิตที่หน้างาน On Request


Water Drainage

ความยาวสูงสุดของหลังคาที่สามารถระบายน้ำได้ดี
(วัดจากสันจั่วถึงชายคา)
Maximum roof length for drainage
(Measured from ridge to gutter)

Pack rainfall intensity
ปริมาณน้ำฝน [มม./ชม.]		 Roof Pitch มุมลาดเอียงของหลังคา
1/12(5*) 1/7.5 (5*) 1/6 (10*)
200 69 82 95
250 55 66 76
300 46 55 63

Key Features Of M-Dex 760-25


  		• มีลักษณะรูปลอนที่กว้างและสันลอนที่โค้งสูง แข็งแรง ทำให้พาดระยะแปได้ไกล และประหยัดโครงสร้าง

  		• มุมลาดเอียงต่ำ (5 องศา)

  		• มีระบบ Anti-Capillary เพื่อป้องกันน้ำไหลย้อนกลับได้อย่างดีเยี่ยม

  		• แผ่นหลังคารุ่น M-DEX760-25-S และ M-DEX760-25-D นี้เป็นระบบ Bolt ความยาวต่อแผ่นที่เกิน 30 เมตร อาจมีผลต่อการขยายตัวของหลังคา

    Product Properties


    mm. mm. mm. mm.
    ความหนาแผ่นเหล็ก (BMT) 0.42 0.45 0.48 0.50
    ความหนารวมชั้นเคลือบ AZ150 (TCT) 0.47 0.50 0.53 0.55
    ความหนารวมชั้นเคลือบสี (PCT) 0.50 0.53 0.56 0.58
    น้ำหนัก (กก./ตร.ม.) Aluzinc 4.21 4.54 4.80 5.03
    Color 4.24 4.57 4.84 5.07

    Product Spacing (Maximum)


    ระยะแป
    ความหนาเหล็ก ความหนาเหล็ก ความหนาเหล็ก ความหนาเหล็ก
    0.42 0.45 0.48 0.55
    ระยะ(ม.) ระยะ(ม.) ระยะ(ม.) ระยะ(ม.)
    หลังคาตรง
    - แปปลาย 1,200 1,300 1,300 1,500
    - แปกลาง 1,500 1,500 1,600 1,800
    - ระยะยื่น 200 200 200 300
    หลังคาโค้ง
    - แปปลาย 1,000 1,200 1,300 1,500
    - แปกลาง 1,500 1,500 1,500 1,500
    ผนัง
    - แปปลาย 1,400 1,400 1,400 1,500
    - แปกลาง 1,700 1,700 1,700 1,700
    - ระยะยื่น 200 200 300 400

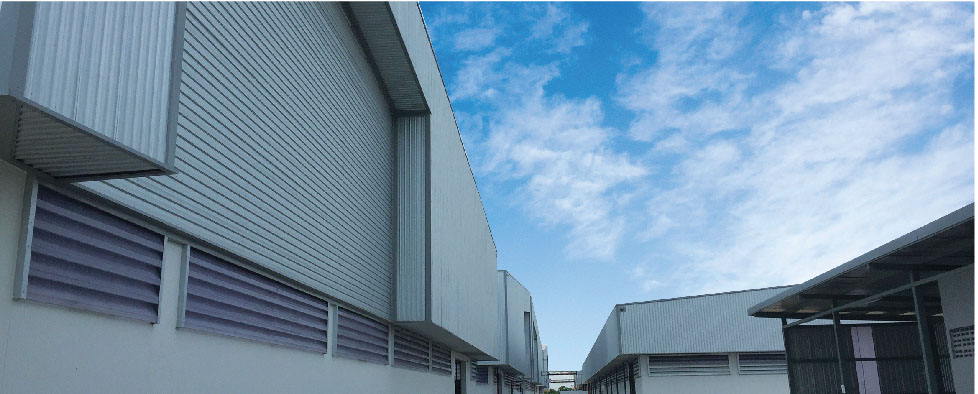

    Product Referance
