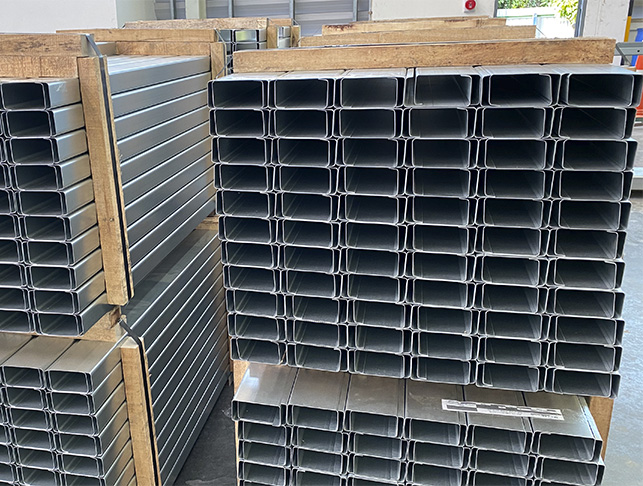

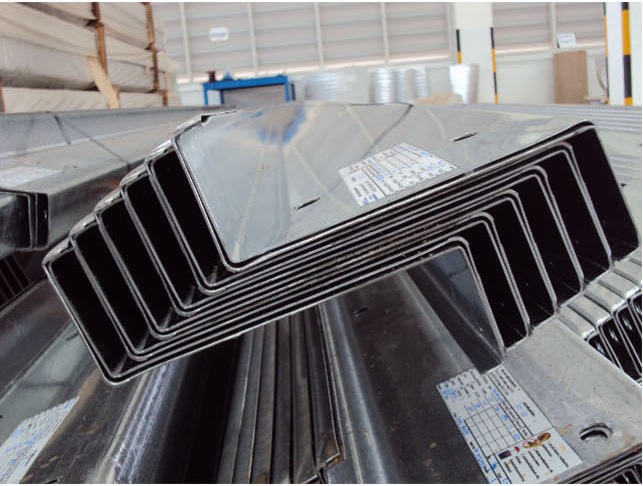

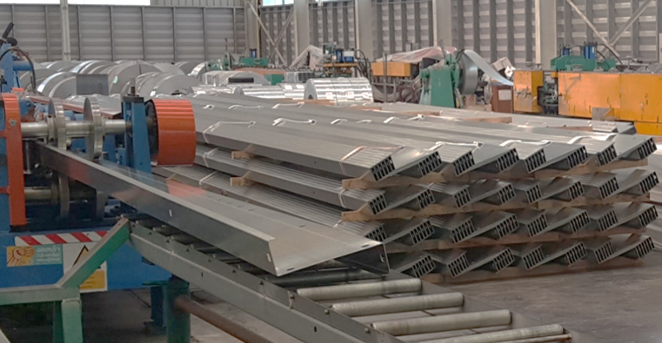

แปเหล็กโครงสร้าง Hight - Tensile Strength M-Cee และ M-Zed
ผลิตจากเหล็กกำลังสูงมีค่า Minimum Yied Strength 450 Mpa ตามมาตรฐาน
- AS 1397 G450 Z275
- JIS G3302 G450 Z275
- JIS G3323 G450 K18, ZM180

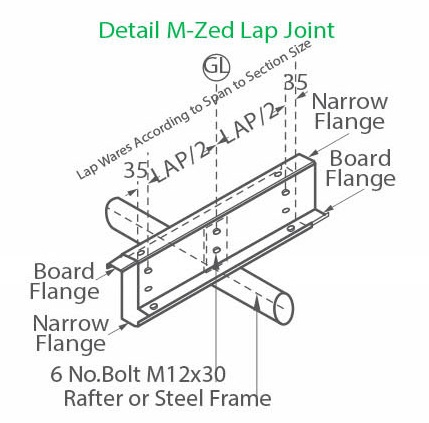

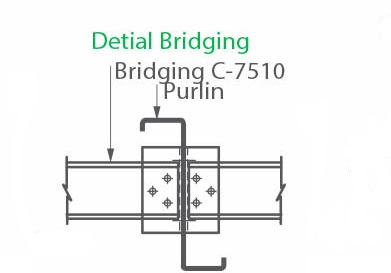

Lap Lentghts
| Nominal Section Size (mm.) | Span (mm.) | Lap Length (mm.) |
|---|---|---|
| 100, 125 | <= 6,000 | 600 |
| > 6,000 | 900 | |
| 150, 200, 250 | <=9,000 | 900 |
| <=9,000 | 900 | |
| >9,000 <=12,000 | 1,200 | |
| > 12,000 | 1,800 | |
| 300 | <= 9,000 <=12,000 | 1,200 |
| >9,000 <= 12,000 | 1,200 | |
| > 12,000 >= 18,000 | 1,800 | |
| > 18,000 | 2,400 |
Allowance
| ช่วงความคลาดเคลื่อนที่รับได้ | |||
|---|---|---|---|
| ความสูง | ความกว้าง | ความยาว | ความหนา |
| ± 2 mm. | ± 2 mm. | ± 10 mm. | ± 0.05 mm. |

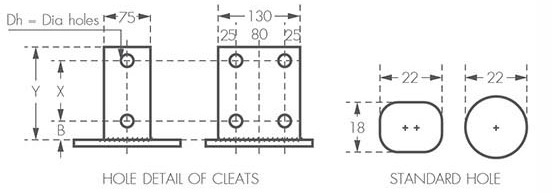

Cleat Demention
| Section Size (mm.) | Dimention | |||||
|---|---|---|---|---|---|---|
| X | B | Y | t(Thinckness) | Grap | Dh | |
| 100 | 40 | 40 | 105 | 6 | 10 | 18 |
| 125 | 50 | 55 | 120 | 6 | 10 | 18 |
| 150 | 60 | 55 | 145 | 8 | 10 | 18 |
| 200 | 110 | 55 | 195 | 8 | 10 | 18 |
| 250 | 160 | 55 | 245 | 10 | 10 | 18 |
| 300 | 210 | 65 | 305 | 12 | 20 | 22 |

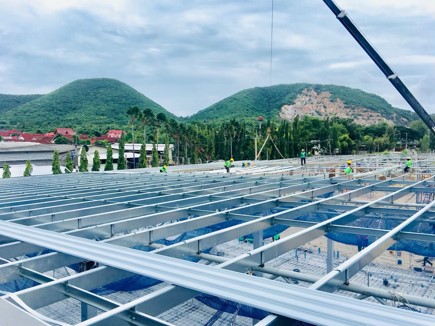

Key Features of M-cee & M-zed
| Zero Spangle :เนื้อวัสดุชั้นเคลือบมีผิวเรียบเนียน ไม่มีลาย สวย สม่ำเสมอ | |
|---|---|
| รับแรงได้สูงกว่าเหล็กทั่วไป ประหยัดโครงสร้างของอาคาร | |
| ติดตั้งง่ายด้วยระบบ Bolt & Nut ลดการเชื่อมที่หน่วยงาน ประหยัดเวลา | |
| ทนทานกว่าด้วยชั้นเคลือบกันสนิม มั่นใจอายุการใช้งานของวัสดุ สังกะสี +อลูมิเนียม +แมกนีเซียม | |
| ผลิตได้ตามความยาวที่ต้องการของระยะเสา ลดการสิ้นเปลืองเศษวัสดุ |

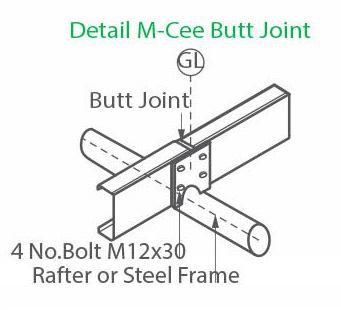

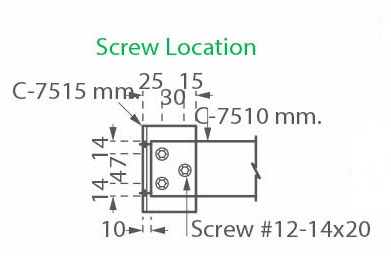

ข้อมูลจำเพาะการขันโบลท์ (ต้องขันโบลท์ให้แน่นที่ 55 นิวตัน-เมตร)
| ความสูงแป | ช่วงความคลาดเคลื่อนที่รับได้ |
|---|---|
| 100, 125, 150, 200, 250 |
โบลท์ M12 มาตรฐาน(เกรด 4.6) หรือรุ่นกำลังสูง (เกรด 8.8) |
| 300 | โบลท์ M16 มาตรฐาน(เกรด 4.6) หรือรุ่นกำลังสูง (เกรด 8.8) |
